Un projet de rénovation de bâtiment utilise des diffuseurs à membrane Prihoda pour une distribution d'air sans courant d'air.

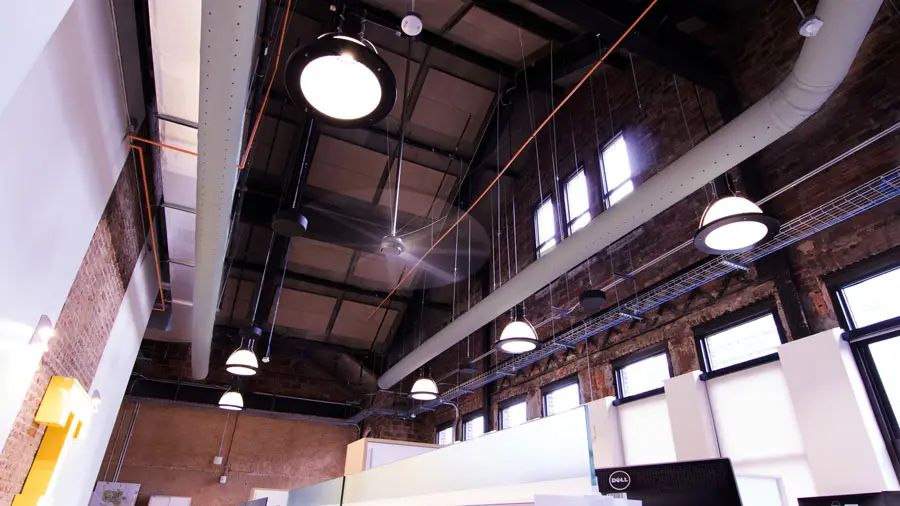

Le troisième étage du bâtiment O’Keefe de l’université devait être transformé en nouveaux bureaux pour le département de gestion des installations, dans le cadre d’une rénovation complète du bâtiment. Cet espace de 68 000 pieds carrés devait être divisé en quartiers à plafond ouvert, chacun ayant une disposition différente et des exigences différentes en matière de distribution d’air.
Le premier défi auquel nous avons été confrontés lors de la conception de cet espace a été de fournir des systèmes de gaines textiles capables de conserver leur forme et leur apparence sur toute la plage de variation du système à volume d’air variable (VAV).
Nous devions également fournir des systèmes capables de distribuer de l’air chaud dans la zone occupée pendant la saison de chauffage, tout en évitant la stratification, et capables de distribuer de l’air sans courant d’air pendant la saison de refroidissement également. L’objectif : fournir à la fois le chauffage et le refroidissement à partir des mêmes diffuseurs afin de maintenir le confort des occupants tout au long de l’année.
La solution
Pour un fonctionnement efficace des VAV, nous avons conçu un système avec des anneaux de support internes sur toute la circonférence à l’intérieur des diffuseurs, associés à notre système unique de tension interne des rails.
Cela a permis d’éviter l’affaissement et l’éclatement du diffuseur sur toute la plage de fonctionnement du système VAV.
Ensuite, pour assurer une distribution de l’air sans courant d’air, tant pour le chauffage que pour la climatisation, nous avons utilisé le diffuseur à membrane Prihoda.

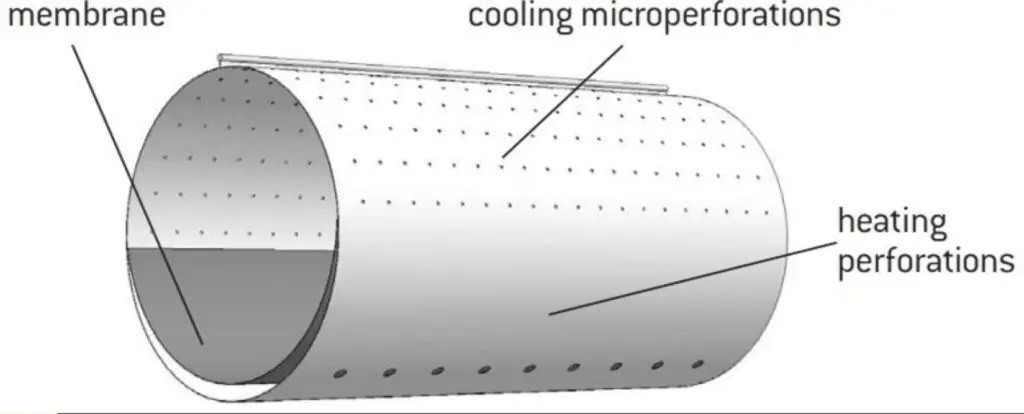

Ce modèle comporte des perforations de refroidissement sur le dessus et des perforations de chauffage sur le dessous, qui sont séparées par une membrane interne en tissu non perméable.
En mode refroidissement, la membrane est en bas, scellée contre le fond du diffuseur par la pression statique dans le conduit, fermant les perforations de chauffage et ouvrant les microperforations de refroidissement sur le dessus. L’air frais sort des microperforations et descend doucement dans l’espace pour un refroidissement sans courant d’air.
En mode chauffage, la membrane est en haut, scellée contre le sommet du diffuseur par pression statique pour fermer les microperforations et ouvrir les perforations de chauffage sur le fond du diffuseur. L’air chaud est ensuite dirigé directement vers le bas dans la zone occupée pour éviter la stratification de l’air chaud au plafond.
Partenaires du projet
Architecte : Smith Dalia
Ingénieur en mécanique : Johnson, Spellman & Associates
Gestionnaire de la construction : Groupe Structor
Entrepreneur en mécanique : Maxair
Prihoda Rep : Holden & Associates
Diffuseurs de conduits en tissu : Prihoda Amérique du Nord
